Gia Công Mica Theo Bản Vẽ Hay Mẫu Vật — Chọn Đúng Đầu Vào, Hiểu Sai Số, Lắp Khít Ngay Lần Đầu

Có người gửi một file đầy đủ kích thước, có người chỉ có một món đồ cũ cần làm lại y hệt. Cả hai đều đặt được, nhưng mỗi cách có điểm mạnh và rủi ro riêng. Bài này giúp anh chị quyết định nên gia công mica theo bản vẽ hay mẫu vật, khi nào cần gửi vật mẫu đi, vì sao đo từ vật thật hay lệch và cần lưu ý gì với những món phải lắp khít.

Bản vẽ nói ý định, mẫu vật nói hiện trạng

Bản vẽ ghi lại thứ người thiết kế muốn có: con số tròn, góc vuông, các cạnh song song tuyệt đối. Mẫu vật thì cho biết thứ đang tồn tại ngoài đời, với đủ vết mòn, độ cong và những chỗ làm tay chưa đều. Hai thứ này hiếm khi trùng khít nhau.

Khi chỉ có bản vẽ, người làm tin vào con số và cắt theo đúng con số đó. Khi chỉ có mẫu vật, người làm phải đọc ra con số từ một vật không hoàn hảo, và phải đoán đâu là kích thước dự định, đâu là sai lệch do thời gian. Hiểu được khác biệt này là đã tránh được phần lớn tình huống “làm đúng như mẫu mà vẫn không vừa”.

Lúc nào chỉ cần bản vẽ

Bản vẽ là đủ khi món đồ đứng độc lập, không phải khớp với vật nào khác. Một tấm biển, một khay để bàn, một hộp trưng bày có kích thước tự chọn đều thuộc nhóm này. Lệch một hai milimet so với ý định ban đầu cũng không ai nhận ra, vì không có gì để so.

Bản vẽ cũng đủ khi số đo lấy từ một tài liệu kỹ thuật đáng tin, chẳng hạn kích thước khoang lắp do nhà sản xuất thiết bị công bố. Lúc đó con số trên giấy chính xác hơn bất kỳ lần đo tay nào. Nếu file đã có sẵn, phần tách nét cắt, nét khắc và định dạng được hướng dẫn ở bài chuẩn bị file gia công mica.

Thêm một trường hợp nữa: đơn đặt lại món đã từng làm. File và thông số lần trước còn lưu thì cứ dựa vào đó, không cần gửi lại chiếc cũ, trừ khi món đồ phải khớp với một vật đã thay đổi.

Lúc nào nên gửi vật mẫu đi

Có những thông tin mà ảnh chụp và số đo khó truyền tải hết. Khi đó gửi chính vật mẫu tới qua đơn vị vận chuyển là cách chắc chắn hơn cả. Việc gửi trả lại vật mẫu sau khi làm xong được trao đổi khi đặt.

• Hình dáng cong hoặc nhiều đường cong tự do: viền lượn, góc bo không đều, khó mô tả bằng vài con số.
• Chi tiết cần khớp với vật đó: nắp đậy cho một chiếc hộp có sẵn, tấm chắn ôm theo thân một thiết bị nhỏ.
• Nhiều lỗ, nhiều khe ở vị trí lẻ: đo từng tâm lỗ bằng tay dễ cộng dồn sai số.
• Mẫu có độ trong, màu hay hiệu ứng cần khớp: màu nhìn qua ảnh luôn chênh so với vật thật.
• Món đồ không còn file gốc: chỉ còn chiếc cũ là nguồn thông tin duy nhất.

Với vật quá lớn hoặc gắn cố định không tháo được, gửi đi là không thực tế. Lúc đó cách thay thế là lấy khuôn giấy: áp tờ giấy lên mặt cần lấy hình, đồ theo viền, đánh dấu tâm lỗ, rồi chụp tờ giấy ấy thẳng góc kèm thước. Khuôn giấy giữ được đường cong mà thước dây không làm được.

Sai số khi đo từ vật thật

Đo một vật thật nghe đơn giản, nhưng có ít nhất năm nguồn sai lệch. Thứ nhất là dụng cụ: thước dây mềm võng theo bề mặt, vạch đọc lệch khi nhìn chéo. Đo cạnh thẳng nên dùng thước cứng; đo khe và độ dày nên dùng thước kẹp nếu có.

Thứ hai là chính vật mẫu đã biến dạng. Tấm mica cũ đặt lâu ngày có thể võng hoặc cong nhẹ, cạnh bị mẻ, lỗ ốc bị nong rộng. Đo theo vật như vậy là chép luôn cả khuyết tật. Hãy ghi chú chỗ nào bị mòn, cong để người dựng bản vẽ biết mà lấy theo kích thước dự định.

Thứ ba là nhầm điểm đo. Cùng một chiếc hộp có thể đo mép ngoài, mép trong hay giữa vách, ba con số chênh nhau đúng bằng độ dày vách. Thứ tư là mẫu bằng vật liệu khác: món gốc bằng gỗ hay kim loại có độ dày khác mica, nên các mối ghép phải tính lại chứ không chép nguyên được.

Thứ năm là ảnh chụp nghiêng. Ống kính làm cạnh gần to hơn cạnh xa, nên mọi phép suy kích thước từ ảnh nghiêng đều sai. Đặt thước sát vật và chụp vuông góc với mặt cần đo thì mới đối chiếu được.

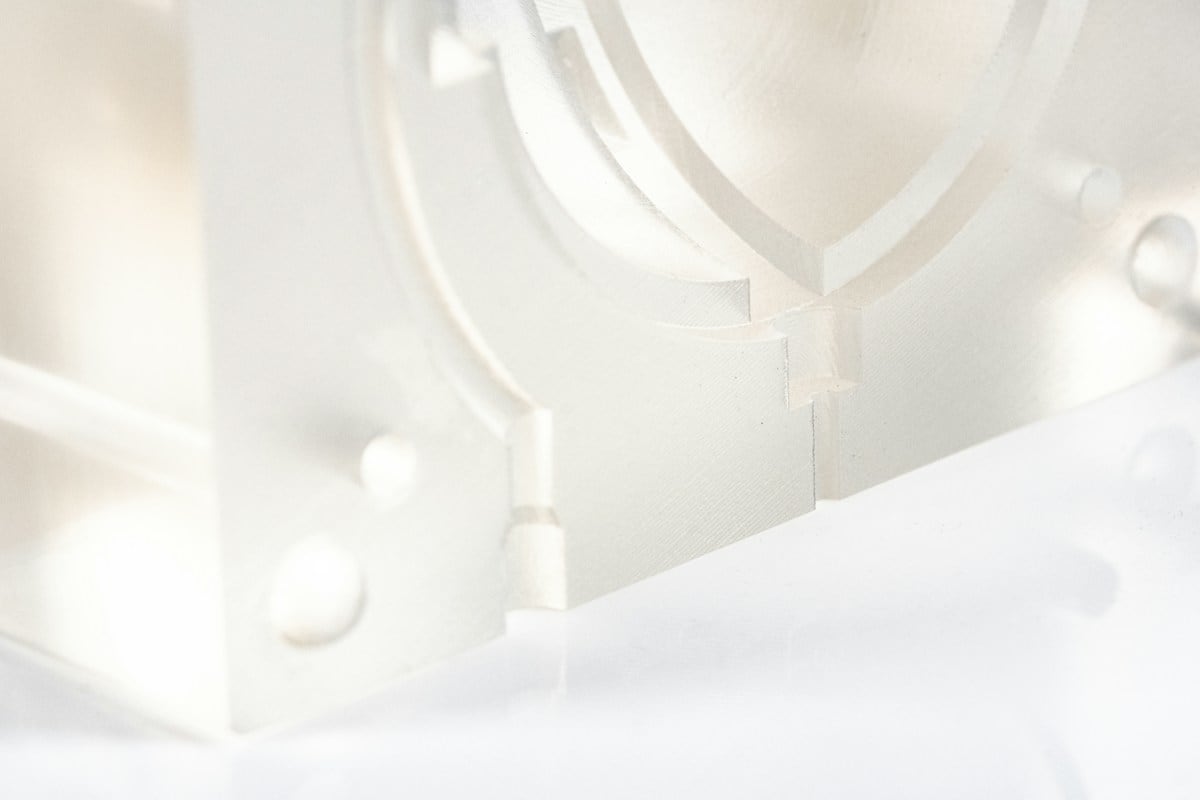

Món cần lắp khít: đo phần được lắp vào

Với nắp, ngăn kéo, tấm cài vào rãnh hay hộp ôm một thiết bị, kích thước quan trọng không nằm ở món mica mà ở thứ nó phải khớp vào. Đo lòng rãnh, lòng khoang, thân thiết bị, rồi để người dựng bản vẽ suy ra kích thước tấm. Đo chiếc nắp cũ để làm nắp mới thường lệch, vì nắp cũ có thể đã lỏng sẵn.

Hãy nói rõ muốn khít tới mức nào: trượt nhẹ, cài chặt hay chỉ cần đặt vừa. Con số khe hở này nên do bên làm đề xuất theo độ dày và cách cắt, vì vết cắt của laser và của dao CNC ăn vào vật liệu khác nhau. Sự khác nhau giữa hai cách cắt được so sánh ở bài cắt laser và cắt CNC.

Tấm phải bắt vít trùng với lỗ có sẵn thì cần đo khoảng cách giữa tâm các lỗ, không đo mép lỗ. Lỗ nằm quá sát cạnh tấm dễ rạn khi siết ốc, nên vị trí và đường kính lỗ cần được xem lại cùng người làm. Nếu phải lệch lỗ cho an toàn, phần lắp đặt bên anh chị cũng cần biết để chuẩn bị.

Gia công mica theo bản vẽ hay mẫu vật: so sánh nhanh

Bảng dưới tóm tắt điểm mạnh và rủi ro của từng cách để anh chị đối chiếu với món đồ đang cần làm. Hai cách hoàn toàn có thể kết hợp: bản vẽ cho phần thẳng, vật mẫu cho phần cong hoặc phần lắp khít.

Dù đi theo cách nào, bản vẽ cắt vẫn được gửi duyệt trước khi chạy máy. Với món lắp khít làm số lượng, nên làm một chiếc thử, ráp vào vật thật rồi mới chốt phần còn lại.

Câu hỏi thường gặp

Gửi vật mẫu đi có bắt buộc không?

Không. Đa số đơn chỉ cần ảnh có thước và số đo; vật mẫu dành cho hình phức tạp hoặc món cần khớp.

Vật mẫu bị nứt, mẻ thì có làm theo được không?

Được, miễn là còn đủ phần để suy ra hình dáng. Ghi rõ chỗ hỏng để không bị chép theo.

Mẫu bằng gỗ có làm lại bằng mica được không?

Được, nhưng độ dày và mối ghép phải tính lại theo tấm mica chứ không giữ nguyên.

Tôi có cần tự tính khe hở cho phần lắp khít không?

Không cần. Chỉ cần nói muốn trượt nhẹ hay cài chặt, khe hở do người dựng bản vẽ đề xuất.

Có làm theo ảnh chụp sản phẩm trên mạng được không?

Được làm theo dáng, còn kích thước và độ dày anh chị cần tự đưa ra hoặc nhờ tư vấn.

Đo bằng thước dây có đủ chính xác không?

Đủ cho kích thước tổng. Khe, lỗ và độ dày thì nên đo bằng thước cứng hoặc thước kẹp.

Đặt gia công kèm bản vẽ hoặc vật mẫu

Nhắn Zalo bản vẽ hoặc ảnh vật mẫu chụp thẳng góc có thước, kèm số đo, số lượng và cho biết món đồ phải khớp với vật nào. Nếu cần gửi vật mẫu, hãy nhắn trước để thống nhất cách gửi và cách xử lý vật sau khi làm.
